Структурное построение цифрового двойника изделия: общий алгоритм и иерархическая декомпозиция на примере системы шасси коммерческого самолета

Аннотация

Настоящая статья является третьей публикацией цикла о цифровых двойниках и логически продолжает две предыдущие работы: о вычислительной базе CFD / вычислительной гидрогазодинамики и о месте цифровых двойников в современной инженерии ^{[1, 2]}. Цель настоящей статьи — не вывести физико-математические уравнения, а структурировать процесс проектирования цифрового двойника сложного изделия, показать иерархию моделей, определить место моделей разной физической полноты и объяснить, как организуется декомпозиция сверху вниз и интеграция снизу вверх.

В качестве примера рассмотрена система амортизации шасси коммерческого самолета. Декомпозиция в статье задана в следующем виде: цифровой двойник самолета → цифровой двойник системы шасси → цифровой двойник шасси (одной стойки) → цифровые двойники составных частей / групп элементов → цифровые двойники деталей. Отдельно показан обратный ход: от деталей к самолету, когда локальные характеристики деталей и узлов агрегируются в цифровой двойник стойки шасси, затем в цифровой двойник системы шасси и далее — в единый цифровой двойник самолета.

На этом основании предложены: общий алгоритм создания цифрового двойника изделия; структура цифрового двойника для рассматриваемого авиационного примера; критерии выбора объектов, подлежащих физико-математическому моделированию; алгоритм моделирования с обратными связями между расчетом, испытаниями и эксплуатацией; карта физических явлений и методов моделирования по уровням иерархии. Показано, что практически полезный цифровой двойник не является одной универсальной моделью. Он представляет собой согласованную систему моделей разной размерности и разной физической полноты: 0D/1D / системные модели, MBD / многотельная динамика, FEM / конечно-элементный анализ, CFD / вычислительная гидрогазодинамика, а также ROM / модели пониженного порядка и data-driven / модели на данных.

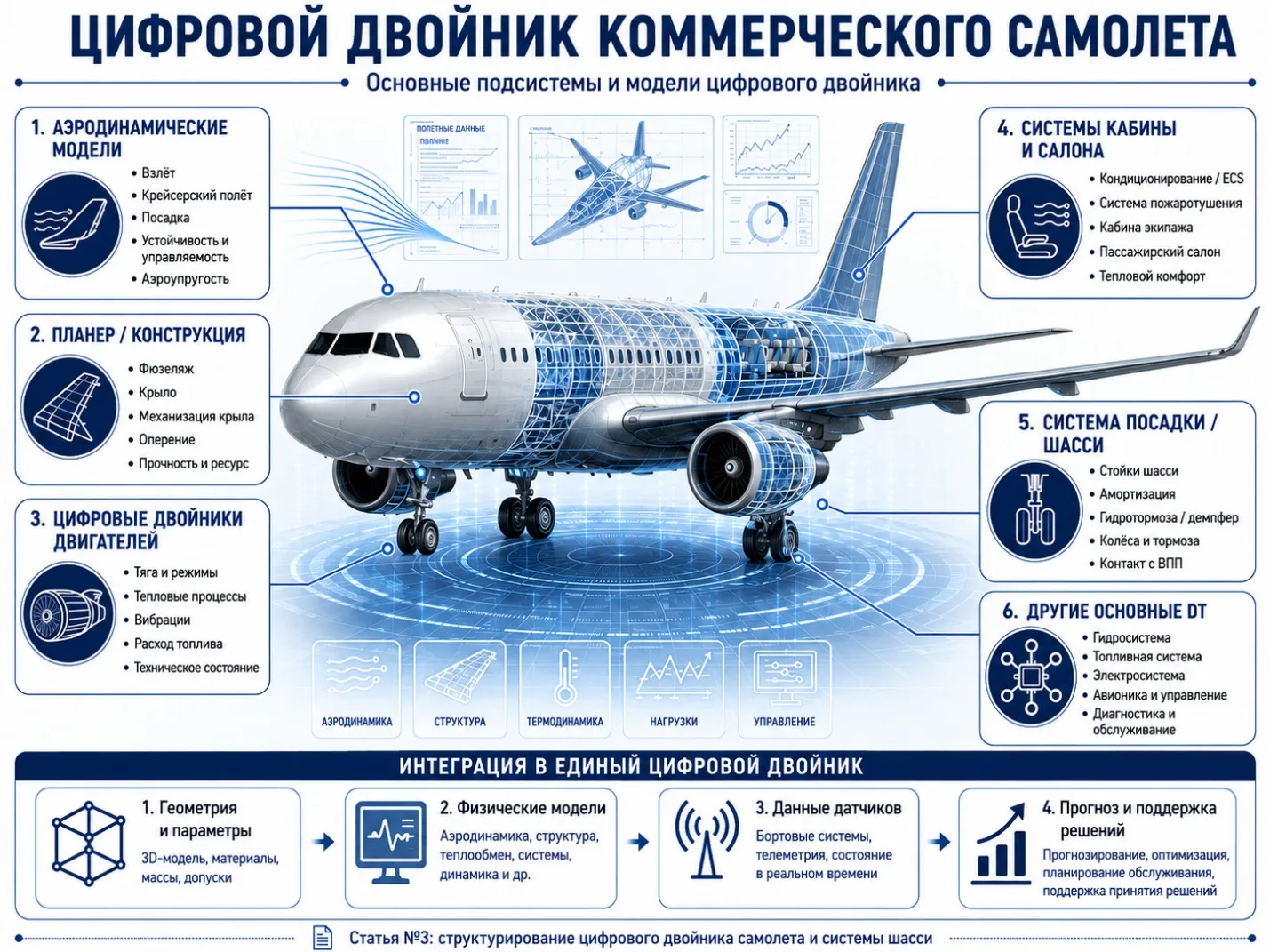

Схема 1 — Структура цифрового двойника коммерческого самолета. Основные подсистемы и модели цифрового двойника.

Особый акцент сделан на том, что для одной стойки шасси именно внутренние газогидравлические процессы в амортизаторе / гидротормозе являются приоритетным объектом высокоточного CFD / вычислительного гидрогазодинамического моделирования. Однако в настоящей, третьей, статье этот объект рассматривается только как следующий уровень детализации в общей иерархии. Четвертая статья цикла будет специально посвящена гидротормозу / амортизатору: его физико-математической постановке, численной схеме и результатам моделирования, полученным в ранее выполненных проектах.

Ключевые слова: цифровой двойник, самолет, система шасси, стойка шасси, декомпозиция, интеграция моделей, CFD / вычислительная гидрогазодинамика, MBD / многотельная динамика, FEM / конечно-элементный анализ, ROM / модель пониженного порядка, алгоритм моделирования, обратные связи.

1. Введение

Настоящая работа является третьей статьей цикла. Первая статья рассматривала вычислительную базу современных инженерных моделей — развитие CFD / вычислительной гидрогазодинамики, высокопроизводительных вычислений и инженерных подходов к турбулентности ^[1]. Вторая статья переводила обсуждение на более широкий инженерный уровень: эволюцию концепции цифрового двойника, уровни зрелости, физические процессы, методы моделирования и индустриальные эффекты ^[2]. Логический следующий шаг — показать не обзор отрасли, а структурную методологию создания цифрового двойника конкретного изделия и продемонстрировать ее на авиационном примере.

В материалах NIST / Национального института стандартов и технологий США цифровой двойник рассматривается как электронное представление физического объекта, обеспечивающее синхронизацию с реальной системой и прогнозную аналитику ее состояний ^{[3, 4]}. Стандарты семейства ISO 23247 / стандарты цифрового двойника для производства фиксируют архитектурную логику цифрового двойника, требования к информационному обмену и правила композиции цифровых двойников разного уровня ^{[5, 6, 7, 8]}. Для сложного изделия из этого следует принципиальный вывод: цифровой двойник нельзя строить как одну «большую» модель. Его необходимо проектировать как связанную систему двойников, согласованных по функциям, интерфейсам, данным и показателям качества.

Система амортизации шасси коммерческого самолета является показательным примером такого объекта. С одной стороны, она подчиняется общей динамике самолета при посадке, рулении, торможении и уборке / выпуске. С другой — внутри одной стойки протекают локальные нелинейные процессы, которые нельзя надежно описать только упрощенными зависимостями. Классические описания oleo-pneumatic shock strut / гидропневматической стойки показывают, что ее работа основана на совместном действии газовой пружины и гидравлического демпфирования через отверстия и metering pin / дозирующий стержень ^[9]. Для гидротормозных устройств сходного класса ранее была показана работоспособность трехмерной постановки на базе Navier–Stokes / уравнений Навье–Стокса, VOF / метода объемных долей ^[11] и движущихся деформируемых сеток ^[10].

Цель настоящей статьи — показать, как структурно создается цифровой двойник и как организуется его моделирование, если декомпозиция выполняется по цепочке: самолет → система шасси (группа шасси) → одна стойка шасси → составные части / группы элементов → детали, а затем выполняется обратная интеграция снизу вверх. Таким образом, текущая статья закрывает именно методологический уровень — от верхнеуровневой архитектуры до правил детализации, не подменяя собой последующую предметную статью по гидротормозу. В настоящей работе основное внимание уделено архитектуре, иерархии, критериям выбора объектов моделирования и распределению методов по уровням. Гидротормоз / амортизатор как объект детального CFD / вычислительного гидрогазодинамического моделирования вынесен в следующую, четвертую, статью.

2. Общий алгоритм создания цифрового двойника изделия

Общий алгоритм состоит из двух взаимосвязанных частей:

1. постановка задачи и декомпозиция сверху вниз;
2. сборка и согласование моделей снизу вверх.

Такой подход позволяет одновременно решить две задачи: не потерять системную цель на верхнем уровне и не упростить чрезмерно локальную физику на нижнем уровне.

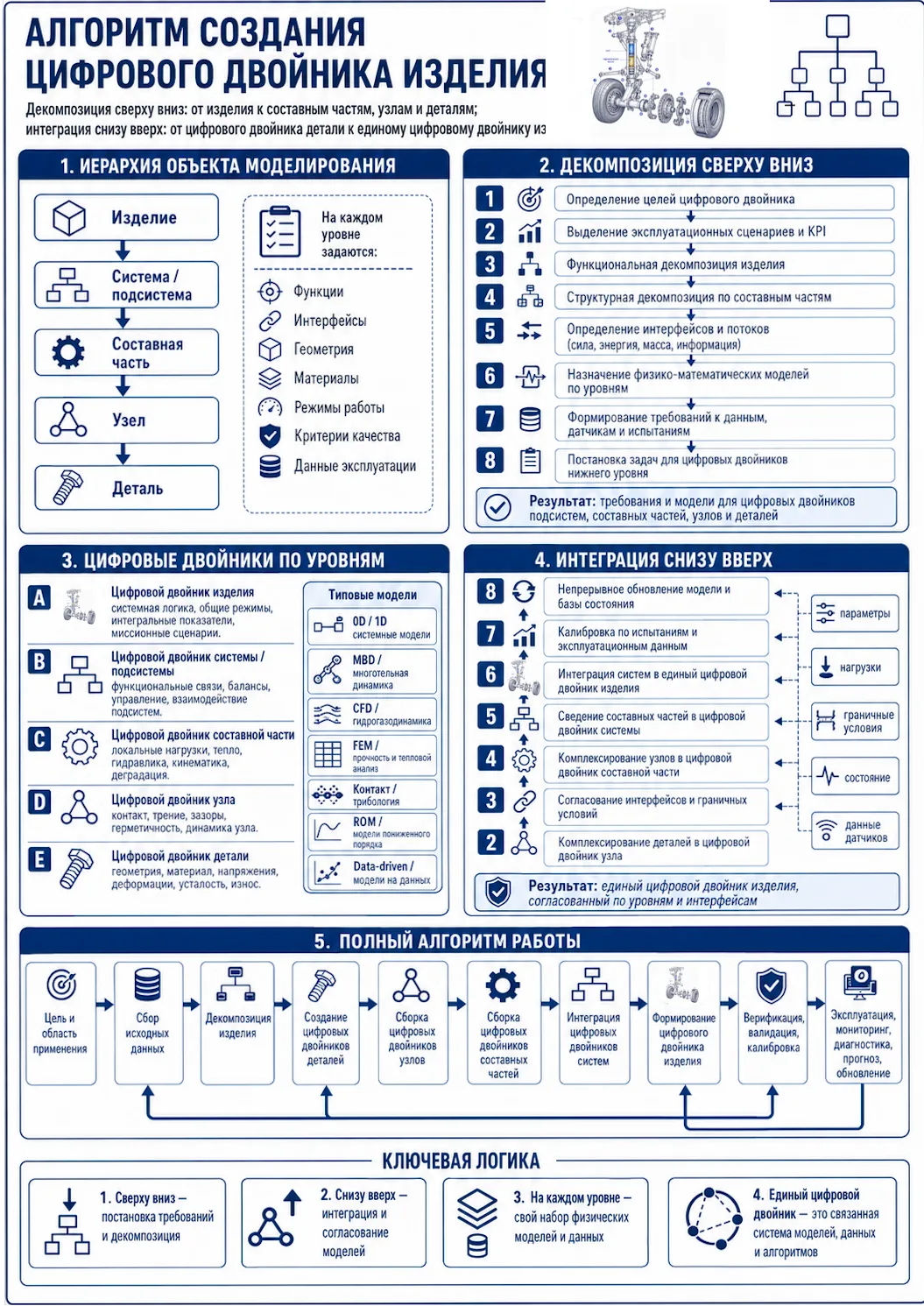

Схема 2 — Общий алгоритм создания цифрового двойника изделия с декомпозицией сверху вниз и интеграцией снизу вверх. В качестве иллюстративного объекта использована система амортизации шасси.

В инженерной постановке общий алгоритм удобно записывать как последовательность шагов.

Шаг 1. Определение цели цифрового двойника. Формулируется назначение: проектирование, доводка, сертификационная поддержка, мониторинг состояния, диагностика, прогноз ресурса или смешанный сценарий. На этом же шаге задаются KPI / ключевые показатели верхнего уровня.

Шаг 2. Выделение эксплуатационных сценариев. Определяются режимы, в которых цифровой двойник должен быть практически полезен: полет, посадка, руление, торможение, уборка / выпуск, режимы обслуживания и особые случаи.

Шаг 3. Функциональная декомпозиция изделия. Выделяются функции изделия и функции его подсистем: восприятие нагрузки, передача энергии, демпфирование, удержание герметичности, управление, контроль, диагностика.

Шаг 4. Структурная декомпозиция. Объект раскладывается на уровни: изделие, система, составная часть, узел, деталь. Для каждого уровня задаются границы, интерфейсы и набор доступных данных.

Шаг 5. Выделение интерфейсов и потоков. Описываются потоки силы, энергии, массы и информации, по которым далее будут связываться цифровые двойники разных уровней.

Шаг 6. Назначение классов моделей по уровням. Принимается решение, где достаточно 0D/1D / системной модели, где требуется MBD / многотельная динамика, где нужен FEM / конечно-элементный анализ, а где без CFD / вычислительной гидрогазодинамики получить достоверную локальную физику невозможно.

Шаг 7. Формирование требований к данным и испытаниям. Планируются стендовые и эксплуатационные данные, необходимые для калибровки и валидации: давление, перемещение, скорость, температура, усилия, ускорения, вибрации, утечки, история циклов.

Шаг 8. Создание цифровых двойников нижнего уровня. Строятся локальные модели узлов и деталей, поведение которых чувствительно к геометрии, материалу, контакту, проточной части или деградации.

Шаг 9. Интеграция снизу вверх. Локальные модели преобразуются в согласованные интерфейсные зависимости: коэффициенты расхода, характеристики силы, тепловые сопротивления, законы трения, карты режимов, редуцированные зависимости для быстрого двойника.

Шаг 10. Эксплуатация и обновление. Данные реального объекта используются для оценки текущего состояния, коррекции параметров, обнаружения аномалий и запуска уточняющих расчетов. Благодаря этому цифровой двойник после ввода в эксплуатацию не «завершается», а продолжает развиваться.

Таким образом, общий алгоритм всегда включает два хода одновременно: сверху вниз задаются цели, структура и требования, а снизу вверх собираются физические модели, интерфейсные зависимости и данные состояния.

3. Иерархическая декомпозиция: от самолета к детали и обратно

Для настоящей статьи декомпозиция должна быть задана не в абстрактном виде «изделие — система — узел — деталь», а в форме, непосредственно связанной с авиационным объектом. В этой работе используется следующая иерархия:

1. цифровой двойник самолета;
2. цифровой двойник системы шасси;
3. цифровой двойник шасси (одной стойки: передней, левой основной, правой основной и т.д.);
4. цифровые двойники составных частей / групп элементов;
5. цифровые двойники деталей.

Обратная интеграция строится в обратном порядке:

детали → группы элементов / составные части → шасси → система шасси → самолет.

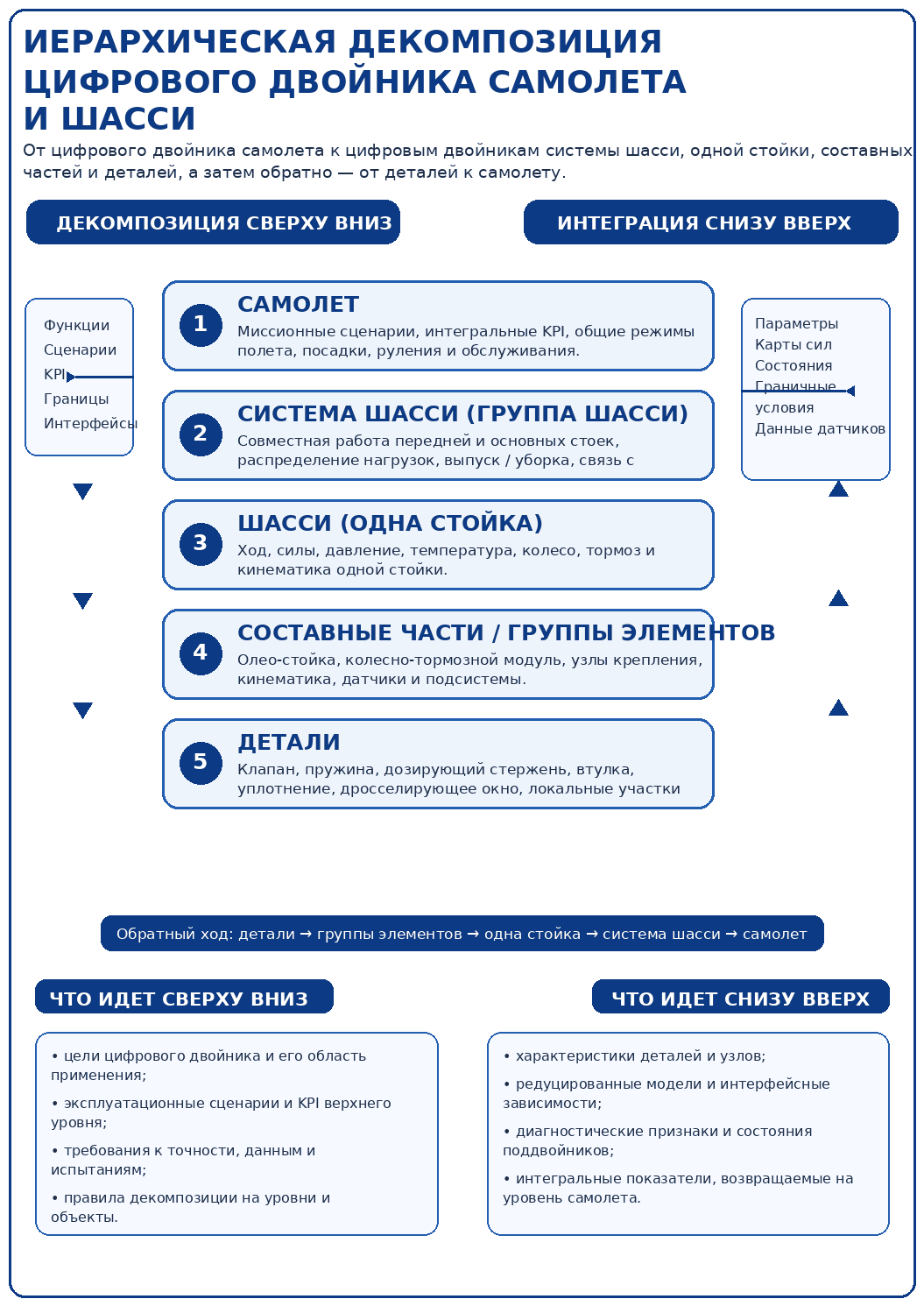

Схема 3 — Иерархическая декомпозиция цифрового двойника: от самолета к системе шасси, одной стойке, составным частям и деталям, а затем обратно — к самолету.

Эта схема означает, что на каждом уровне цифровой двойник отвечает на свой круг вопросов, а на верхний уровень передаются уже согласованные и агрегированные характеристики нижележащих уровней. Практически это можно представить в виде таблицы 1.

Таблица 1 — Уровни иерархии цифрового двойника и их роль

3.1. Цифровой двойник самолета

На верхнем уровне располагается цифровой двойник самолета. Здесь решаются задачи миссионного уровня: посадочные сценарии, допустимые режимы, интегральные перегрузки, распределение энергии при касании, влияние состояния шасси на безопасность и эксплуатационные ограничения. Этот уровень должен работать с KPI / ключевыми показателями и с режимами, а не с локальной геометрией клапана или дросселирующего окна.

Именно поэтому на уровень самолета снизу поднимаются не поля давления и скорости, а агрегированные характеристики: силовые и ходовые характеристики стоек, диапазоны допустимых температур, остаточный ресурс, диагностические признаки и ограничения режимов.

3.2. Цифровой двойник системы шасси

Следующий уровень — цифровой двойник системы шасси (группы шасси), то есть цифровой двойник всех шасси самолета как функционально связанной системы. Здесь рассматривается совместная работа передней и основных стоек, распределение нагрузок между опорами, связь с механизмами уборки / выпуска, взаимодействие с тормозной системой, а также влияние асимметрии, состояния шин, различий по зарядке стоек и по деградации.

Именно на этом уровне появляется задача согласования нескольких стоек в одной модели: одна стойка уже не рассматривается изолированно, а входит в систему, которая должна воспроизводить поведение самолета при касании, пробеге, рулении и торможении.

3.3. Цифровой двойник шасси (одной стойки)

Третий уровень — цифровой двойник шасси (одной стойки). Это ключевой уровень перехода от системного описания к локальной физике. Здесь стойка рассматривается как самостоятельный объект, имеющий собственные переменные состояния: ход, скорость, силы, давление газа и жидкости, температуру, состояние уплотнений, колесо, тормоз, кинематику и передаваемую нагрузку.

Именно здесь связываются между собой несколько классов моделей: 0D/1D / системная газогидравлика стойки, MBD / многотельная динамика кинематики и нагрузки, FEM / конечно-элементные оценки прочности и жесткости, а для приоритетных внутренних процессов — CFD / вычислительная гидрогазодинамика. Поэтому цифровой двойник одной стойки является центральным связующим уровнем между системой шасси и локальными моделями ее составных частей.

3.4. Цифровые двойники составных частей / групп элементов

Ниже уровня одной стойки находятся цифровые двойники составных частей / групп элементов. В рассматриваемом примере к ним относятся:

• стойка как газогидравлический модуль;
• колесно-тормозной модуль;
• узлы крепления и передачи нагрузки;
• кинематические элементы уборки / выпуска и ограничения поворота;
• датчики и информационные элементы, если они участвуют в диагностике и обновлении модели.

На этом уровне объект уже достаточно локален, чтобы учитывать геометрию проточной части, локальные контакты, упругие деформации, тепловыделение и деградацию, но еще достаточно велик, чтобы описывать завершенную физическую функцию. Именно сюда естественным образом относится амортизатор / гидротормоз как составная часть одной стойки. В настоящей статье он только фиксируется в структуре цифрового двойника; его самостоятельное подробное рассмотрение вынесено в статью 4.

3.5. Цифровые двойники деталей

Самый нижний уровень — цифровые двойники деталей. До этого уровня следует опускаться только там, где это действительно меняет свойства вышестоящего объекта. Для рассматриваемой темы это прежде всего:

• клапан и его упругие элементы;
• дозирующий стержень / metering pin / дозирующий стержень;
• кромка дросселирующего окна;
• губа уплотнения;
• направляющая втулка;
• локальный участок стенки цилиндра, если важны износ, нагрев или усталость;
• детали тормозного пакета и контактных сопряжений, если они заметно влияют на ресурс и тепловой режим.

Следовательно, не каждая деталь должна иметь собственный цифровой двойник. Детализация задается не конструкторской спецификацией как таковой, а влиянием детали на свойства узла и на KPI верхнего уровня.

3.6. Обратная интеграция: от деталей к самолету

Обратная интеграция строится как последовательная агрегация результатов нижнего уровня.

1. От деталей к составным частям / группам элементов. На этом шаге свойства деталей превращаются в характеристики узлов: коэффициенты расхода, законы трения, утечки, локальные тепловые сопротивления, допустимые напряжения, признаки износа.
2. От составных частей к одной стойке. Характеристики составных частей объединяются в цифровой двойник одной стойки: формируются зависимость силы от хода и скорости, реакция на температуру, зарядка газовой камеры, реакция на деградацию и диагностические признаки.
3. От одной стойки к системе шасси. Параметры стоек связываются в цифровой двойник группы шасси: появляется согласование между передней и основными стойками, распределение нагрузки между опорами и влияние асимметрии.
4. От системы шасси к самолету. На верхнем уровне формируются миссионные показатели: безопасность посадки, эксплуатационные ограничения, требования к обслуживанию, запас ресурса и обновление эксплуатационных правил.

Именно этот обратный ход и делает цифровой двойник единым: на уровень самолета поднимаются не «сырые» локальные поля, а проверенные, агрегированные и интерфейсно согласованные характеристики нижележащих уровней.

4. Пример: структура цифрового двойника системы шасси коммерческого самолета

4.1. Граница рассматриваемого цифрового двойника

В настоящей статье объектом примера является система амортизации шасси коммерческого самолета. При этом разбор выполняется так, чтобы связь с верхними уровнями — цифровым двойником самолета и цифровым двойником системы шасси — не терялась, а декомпозиция одной стойки была встроена в общую архитектуру изделия. В ее границу включаются: стойка, газовая камера, гидравлическая часть, поршневой узел, клапанная система, узлы крепления, ножничные тяги / боковой подкос, колесо, шина, тормозной узел, а также измерительная и информационная подсистема.

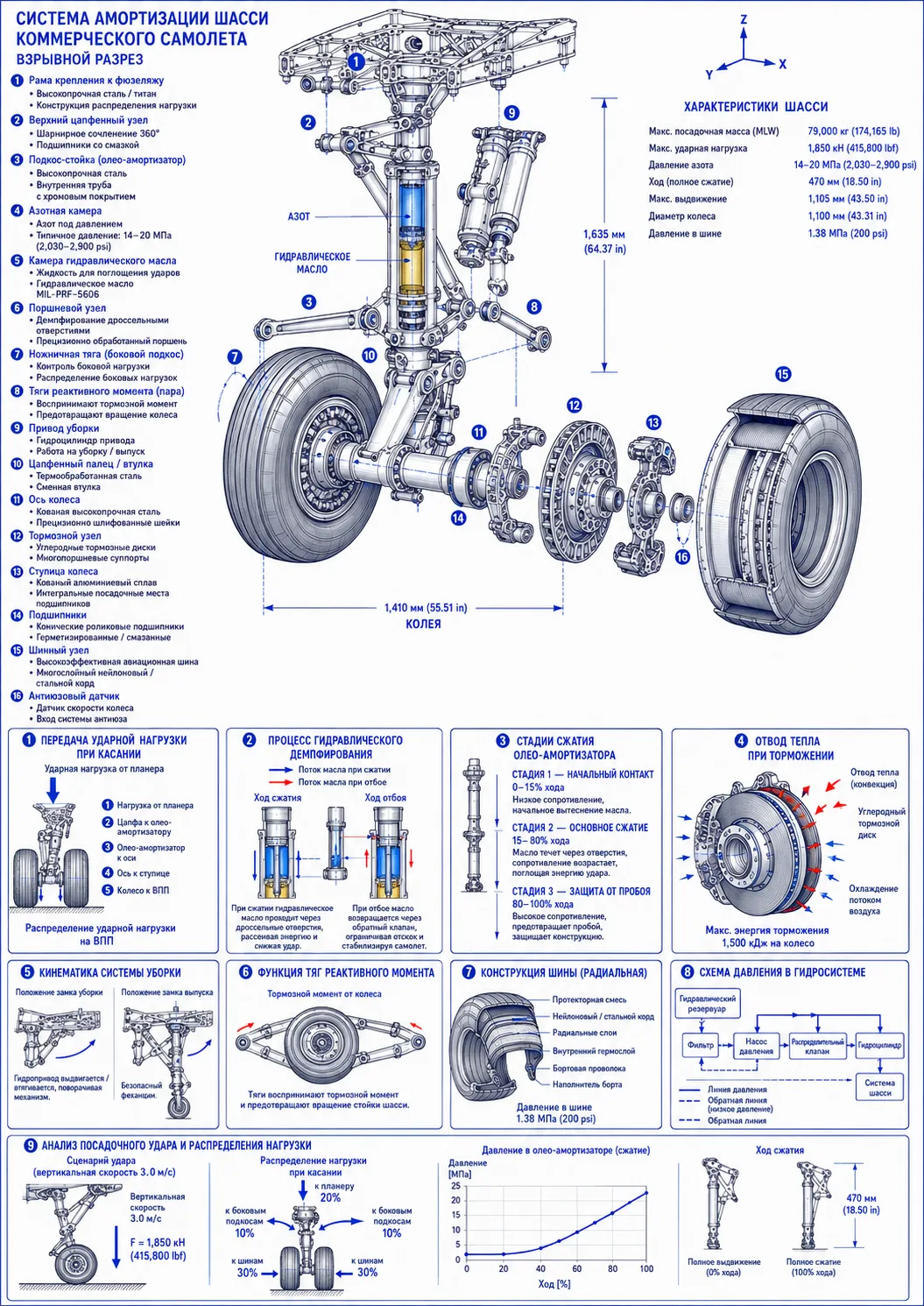

Схема 4 — Система амортизации шасси коммерческого самолета: состав узлов, кинематика, стадии сжатия, торможение и распределение нагрузок.

С инженерной точки зрения этот объект объединяет несколько разных классов физики:

• динамику посадки и связь с планером;
• газовую пружину и гидравлическое демпфирование в стойке;
• контакт колеса с ВПП / взлетно-посадочной полосой и торможение;
• прочность и ресурс телескопической части и элементов крепления;
• трение, износ и утечки в уплотнениях и направляющих;
• контрольно-измерительную функцию через датчики хода, давления, температуры и ускорений.

Следовательно, цифровой двойник шасси по определению должен быть многослойным. Попытка свести его к одной модели немедленно приводит либо к чрезмерной упрощенности, либо к вычислительной неработоспособности.

4.2. Декомпозиция одной стойки шасси до составных частей и деталей

Если перейти от уровня шасси к уровню одной стойки, то декомпозиция приобретает конкретный инженерный вид.

На уровне одной стойки выделяются следующие составные части / группы элементов:

1. стойка как основной амортизирующий модуль;
2. колесно-тормозной модуль;
3. узлы крепления и передачи нагрузки;
4. кинематические элементы и ограничители поворота;
5. датчики и информационные элементы.

Для самой стойки как составной части, в свою очередь, выделяются группы элементов, определяющие ее физику:

• газовая камера;
• гидравлическая камера;
• поршневой узел;
• клапанная система;
• уплотнения и направляющие;
• телескопическая силовая часть.

Наконец, на уровне деталей появляются конкретные элементы, свойства которых могут заметно менять характеристики стойки:

• клапанный диск / золотник;
• пружина клапана;
• дозирующий стержень;
• кромка дросселирующего окна;
• губа уплотнения;
• направляющая втулка;
• локальный участок стенки цилиндра в зоне износа или нагрева.

Именно такая декомпозиция и соответствует логике настоящей статьи: сначала задается место стойки в системе шасси и в самолете, затем сама стойка раскладывается на функциональные составные части, и только после этого — на детали, действительно влияющие на свойства узлов. Это важно методологически: цифровой двойник детали вводится не как формальный аналог конструкторской спецификации, а как инструмент объяснения и прогноза тех локальных эффектов, которые затем агрегируются на уровень узла, стойки, системы шасси и самолета.

4.3. Что должно оставаться на каждом уровне

С практической точки зрения важно не только разделить объект, но и правильно распределить содержание моделей по уровням.

• На уровне самолета остаются сценарии, интегральные ограничения, миссионные показатели, логика эксплуатации и верхнеуровневые решения.
• На уровне системы шасси остаются распределение нагрузок между опорами, логика совместной работы стоек, выпуск / уборка и взаимодействие с планером.
• На уровне одной стойки остаются ее силовая, кинематическая, газогидравлическая и тепловая характеристики как единого объекта.
• На уровне составных частей остаются локальные физические функции: демпфирование, контакт, торможение, герметичность, направляющее действие, передача нагрузки.
• На уровне деталей остаются геометрическая чувствительность, материал, остаточные напряжения, износ, локальная утечка, локальный тепловой режим и деградация.

Такое распределение и обеспечивает методологическую чистоту: верхний уровень не перегружается локальной геометрией, а нижний не теряет связи с системными KPI.

5. Критерии выбора объектов, подлежащих физико-математическому моделированию

После декомпозиции возникает главный инженерный вопрос: какие объекты необходимо моделировать физико-математически, а какие можно оставить на уровне параметрических, эмпирических или data-driven / моделей на данных?

Предлагается использовать следующий набор критериев отбора. Объект должен попадать в приоритетную область математического моделирования, если выполняется несколько из следующих условий.

1. Объект влияет на KPI верхнего уровня. Например, он заметно меняет перегрузку при посадке, максимальный ход стойки, пиковое давление, температуру, тормозной момент или ресурс.
2. В объекте присутствует сильная нелинейность. Это может быть зависимость силы от хода, переход от прилипания к скольжению, резкое изменение расхода через клапан, нелинейная работа контакта, зависимость утечки от зазора.
3. В объекте присутствует мультифизика. Например, совместное действие механики, гидравлики, газа, тепла, контакта и деградации.
4. Поведение объекта чувствительно к локальной геометрии. Если изменение формы канала, зазора, окна, профиля детали или поверхности контакта заметно меняет отклик, упрощенная модель быстро перестает быть надежной.
5. Объект плохо наблюдаем напрямую. Если датчиков недостаточно или они косвенные, физическая модель становится основным инструментом восстановления состояния.
6. Объект деградирует и влияет на ресурс. Это относится к износу, утечкам, потере газозарядки, старению рабочей жидкости, росту трения и локальному перегреву.
7. Результат модели можно редуцировать для верхнего уровня. Если детальную модель можно свернуть в карты режимов, коэффициенты, поверхности отклика или ROM / модель пониженного порядка, ее создание особенно оправдано.
8. Экономический и эксплуатационный эффект превышает стоимость моделирования. Высокоточный уровень должен назначаться тем объектам, для которых модель реально снижает объем доводочных испытаний, облегчает диагностику или уменьшает риск отказа.

Соответствие критериев и инженерного решения удобно представить в таблице 2.

Таблица 2 — Критерии выбора объектов для детального математического моделирования

Для рассматриваемой темы это приводит к следующему практическому результату.

• На уровне самолета обычно не строится детальная CFD-модель всего объекта; здесь преобладают системные и динамические модели.
• На уровне системы шасси приоритетными становятся модели распределения нагрузок, кинематики и управления.
• На уровне одной стойки появляется необходимость более детально описывать газогидравлические, тепловые и контактные процессы.
• На уровне составных частей в приоритетный контур обычно попадают амортизатор / гидротормоз, колесно-тормозной модуль, узлы уплотнений и направляющих.
• На уровне деталей моделируются только те элементы, которые действительно меняют свойства составной части: клапан, пружина, дозирующий стержень, уплотнение, втулка, дросселирующее окно, контактные и изнашиваемые поверхности.

Следовательно, амортизатор / гидротормоз попадает в область первоочередного детального моделирования не потому, что он «интересен сам по себе», а потому, что он удовлетворяет почти всем перечисленным критериям сразу: влияет на KPI, нелинеен, мультифизичен, чувствителен к геометрии и деградации и при этом позволяет построить редуцированные зависимости для вышестоящих уровней. Именно поэтому он будет вынесен в отдельную, четвертую, статью.

6. Какие физические явления подлежат моделированию и какими методами

Для системы амортизации шасси необходимо моделировать не один «процесс амортизации», а совокупность связанных явлений. Их удобно рассматривать одновременно по уровням иерархии и по физическим классам.

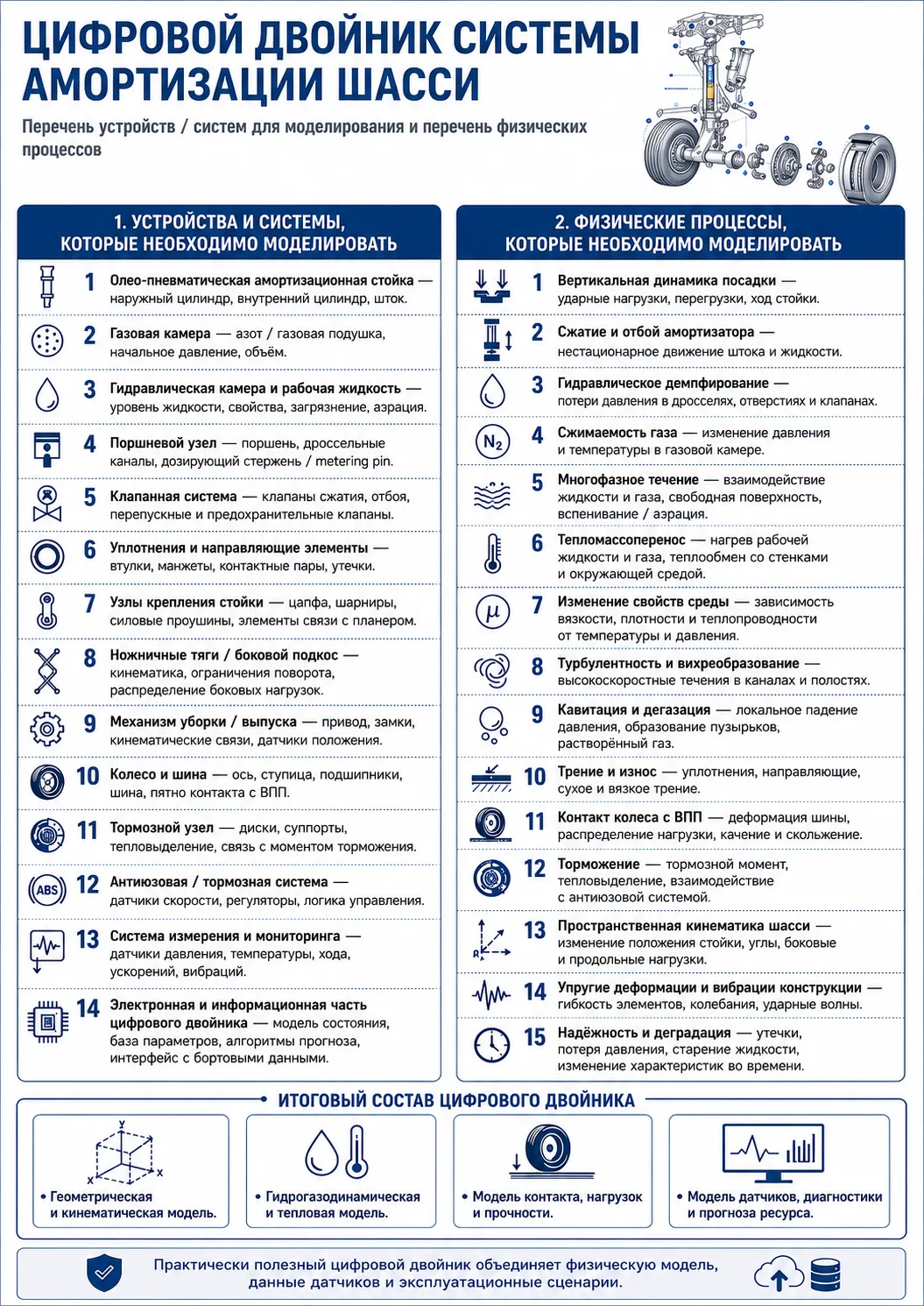

Схема 5 — Устройства, подсистемы и физические процессы, которые должны быть охвачены цифровым двойником системы амортизации шасси.

Схема 5 методологически продолжает иерархическую схему 3. Левая колонка фиксирует состав устройств и подсистем, которые должны быть представлены в цифровом двойнике одной стойки и связанных с ней модулей. Правая колонка показывает физические процессы, которые должны быть воспроизведены расчетными моделями. Верхняя разнесенная инженерная иллюстрация стойки подчеркивает связь между структурной декомпозицией объекта и картой физических явлений: сначала выделяются элементы конструкции, затем для каждого из них определяется требуемый класс моделей и уровень детализации.

6.1. Уровень самолета и системы шасси

На верхних уровнях ключевыми являются:

• вертикальная динамика посадки;
• перераспределение нагрузок между опорами;
• руление, пробег и торможение;
• кинематика уборки / выпуска;
• влияние состояния шасси на интегральные эксплуатационные ограничения.

Для этих явлений основными методами служат 0D/1D / системные модели, MBD / многотельная динамика, модели управления и логика принятия решений. Эти уровни отвечают на вопросы «что происходит с самолетом и с шасси в целом?».

6.2. Уровень одной стойки

На уровне одной стойки моделируются:

• ход стойки и силовая характеристика;
• сжатие газа в газовой камере;
• движение рабочей жидкости и перепад давления в стойке;
• тепловой режим и изменение свойств рабочей среды;
• связь стойки с колесом, тормозом и узлами крепления.

Здесь одновременно применяются 0D/1D / термогидравлические модели, MBD / многотельная динамика, локальные прочностные модели и — для наиболее чувствительных внутренних процессов — CFD / вычислительная гидрогазодинамика.

6.3. Уровень составных частей / групп элементов

На этом уровне появляются локальные явления:

• расход через отверстия, каналы и клапаны;
• трение и износ в уплотнениях и направляющих;
• контакт и тепловыделение в тормозном узле;
• локальные упругие деформации и изменение зазоров;
• утечки, потеря давления, деградация характеристик.

Для этих явлений используются 1D-гидравлические модели, FEM / конечно-элементный анализ, контакт / трибология, тепловые модели и локальные CFD / вычислительные гидрогазодинамические постановки.

6.4. Уровень деталей

На уровне деталей определяющими становятся:

• геометрия проточной части и кромок;
• материал и его деградация;
• локальные напряжения и деформации;
• усталость, износ, герметичность;
• локальные контактные и тепловые эффекты.

Здесь доминируют FEM / конечно-элементные модели, локальные модели контакта и, если деталь формирует проточную часть, локальные CFD / вычислительные гидрогазодинамические задачи.

6.5. Методы моделирования по явлениям

Соответствие физических явлений и рекомендуемых методов приведено в таблице 3.

Таблица 3 — Физические явления и рекомендуемые методы моделирования

Из этой карты следует принципиальный вывод: цифровой двойник системы шасси не должен состоять только из CFD. Его практическая ценность возникает именно из сочетания моделей разной размерности и разной физической полноты — от быстрых системных моделей до локальных высокоточных расчетов. Вместе с тем без CFD невозможно достоверно описать критические локальные процессы внутри одной стойки, если речь идет о газожидкостном демпфировании, сложной проточной геометрии и тепловой обратной связи. В качестве методической базы для турбулентных составляющих этих задач выступают SST-модель Ментера ^[13] и валидационная база NASA / AIAA TMR ^[12]; для двухфазных течений со свободной поверхностью и высоким отношением плотностей применимы слабосжимаемые формулировки с сохранением импульса ^[14].

7. Алгоритм моделирования с обратными связями

Наиболее продуктивной является не линейная, а замкнутая схема построения и применения цифрового двойника. Для рассматриваемой иерархии она может быть записана в следующем виде.

7.1. Основной цикл

Шаг 1. Формирование целей и сценариев. Определяются миссионные режимы самолета, сценарии работы системы шасси и целевые KPI / ключевые показатели.

Шаг 2. Декомпозиция сверху вниз. Цифровой двойник раскладывается по цепочке: самолет → система шасси → одна стойка → составные части / группы элементов → детали. Для каждого уровня фиксируются функции, границы, интерфейсы, потоки силы, энергии, массы и информации.

Шаг 3. Построение базовых моделей верхнего уровня. Создаются системные и динамические модели самолета, группы шасси и одной стойки. На этом уровне формируются интегральные законы движения, распределение нагрузок, верхнеуровневая логика эксплуатации и критерии допустимости.

Шаг 4. Ранжирование объектов по критичности. По критериям таблицы 2 выбираются составные части и детали, для которых требуется отдельное физико-математическое моделирование.

Шаг 5. Построение локальных моделей. Для приоритетных объектов создаются детальные CFD / вычислительные гидрогазодинамические, FEM / конечно-элементные, контактные и трибологические модели.

Шаг 6. Верификация, валидация и калибровка. Локальные и системные модели согласуются со стендовыми и эксплуатационными данными: давлением, ходом, температурой, ускорениями, нагрузками, утечками и историей циклов.

Шаг 7. Редукция порядка. Из детальных моделей строятся ROM / модели пониженного порядка, поверхности отклика, карты режимов и параметрические зависимости, пригодные для быстрого расчета на верхних уровнях.

Шаг 8. Интеграция снизу вверх. Характеристики деталей и составных частей собираются в цифровой двойник одной стойки, затем — в цифровой двойник системы шасси, после чего поднимаются на уровень самолета.

Шаг 9. Эксплуатационное обновление. По данным датчиков пересчитываются состояние, коэффициенты модели и индикаторы деградации.

Шаг 10. Перезапуск контура уточнения. Если невязка между измерениями и быстрым двойником превышает порог или объект выходит в непокрытый режим, автоматически инициируется уточняющий расчет на более высоком уровне fidelity / точности.

7.2. Обратные связи между уровнями

В такой схеме работают четыре принципиальные обратные связи.

Обратная связь 1: от верхнего уровня к нижнему. Цели, сценарии, допустимые режимы и KPI задаются сверху вниз и определяют, какие объекты вообще должны быть детализированы.

Обратная связь 2: от нижнего уровня к верхнему. Характеристики деталей и составных частей — коэффициенты расхода, законы трения, жесткости, тепловые сопротивления, признаки деградации — агрегируются и поднимаются в виде согласованных интерфейсных зависимостей.

Обратная связь 3: от данных к параметрам. Давление, температура, ход штока, ускорения, вибрации и история посадок используются для идентификации параметров быстрых моделей и оценки состояния объекта.

Обратная связь 4: от невязки к уровню детализации. Если быстрый двойник перестает воспроизводить эксперимент или эксплуатацию, активируется более детальная CFD / вычислительная гидрогазодинамика, FEM / конечно-элементная или контактная модель соответствующего уровня.

Таким образом, цифровой двойник является не просто набором расчетных файлов, а замкнутой системой моделей, данных и алгоритмов, в которой верхний уровень направляет детализацию, а нижний — поставляет уточненное физическое содержание.

8. Где в этой иерархии нужен CFD и почему гидротормоз/амортизатор вынесен в статью 4

С методологической точки зрения для рассматриваемой темы центральным является следующий тезис: в составе цифрового двойника самолета и системы шасси не все объекты требуют одинакового уровня CFD-детализации.

На уровне самолета и системы шасси преобладают системные, динамические и логические модели. На уровне одной стойки CFD начинает быть необходимым только для тех внутренних процессов, которые нельзя надежно свернуть в табличную характеристику. Именно к таким процессам относятся:

• движение рабочей жидкости через дросселирующие каналы и окна;
• взаимодействие жидкости и свободного газового объема;
• локальные перепады давления и пиковые нагрузки;
• тепловая обратная связь через изменение вязкости;
• чувствительность силовой характеристики к форме дозирующего стержня, зазоров и клапанов.

Следовательно, в иерархии статьи 3 амортизатор / гидротормоз занимает четко определенное место: это составная часть одной стойки, для которой должен быть построен отдельный высокоточный двойник на базе CFD / вычислительной гидрогазодинамики. Но сама физико-математическая постановка этого двойника здесь еще не развивается. Настоящая статья ограничивается двумя задачами:

1. показывает, почему амортизатор необходимо выделять как отдельный объект моделирования;
2. фиксирует, на каком уровне иерархии он должен быть встроен в общий цифровой двойник самолета и шасси.

Именно поэтому подробное рассмотрение гидротормоза / амортизатора — его физико-математической модели, численной схемы и результатов расчетов — логически вынесено в четвертую статью цикла. Такая последовательность методологически корректна: сначала определяется структура цифрового двойника и место каждого уровня, а затем детально исследуется наиболее чувствительный объект внутри этой структуры.

9. Практические выводы и место статьи в цикле

Из рассмотренной методики следуют несколько практических выводов.

Во-первых, цифровой двойник сложного изделия должен проектироваться от самолета к деталям, а не наоборот. Только в этом случае нижние уровни действительно подчинены верхнеуровневым сценариям и KPI, а не существуют изолированно.

Во-вторых, для авиационного примера полезная иерархия имеет конкретный вид: самолет → система шасси (группа шасси) → шасси (одна стойка) → составные части / группы элементов → детали. Такая запись лучше отражает инженерную реальность, чем абстрактная цепочка «изделие — система — узел — деталь».

В-третьих, обратный ход от деталей к самолету так же важен, как и декомпозиция сверху вниз. Без него локальные модели не становятся частью единого цифрового двойника, а остаются разрозненными расчетами.

В-четвертых, не все объекты требуют одинаковой глубины. Если объект не формирует собственной сложной физики, ему достаточно параметрического представления. Если же он определяет интегральный отклик системы и содержит сильную нелинейность, многофазность, температурную обратную связь или критичную деградацию, он должен иметь собственный физический поддвойник.

В-пятых, по отношению к циклу публикаций настоящая работа выполняет структурирующую функцию. Если первая статья раскрывала вычислительную и научно-технологическую базу современной CFD / вычислительной гидрогазодинамики ^[1], а вторая — общую инженерную картину цифровых двойников ^[2], то третья статья переводит разговор в плоскость проектной методологии: как именно декомпозировать изделие, как распределить физические модели по уровням и как организовать обратные связи между расчетом, испытаниями и эксплуатацией.

Заключение

Предложен структурный алгоритм создания цифрового двойника изделия, основанный на декомпозиции сверху вниз и интеграции снизу вверх. На примере системы амортизации шасси коммерческого самолета показано, что цифровой двойник должен строиться не как единичная модель, а как согласованная система цифровых двойников уровней:

цифровой двойник самолета → цифровой двойник системы шасси (группы шасси) → цифровой двойник шасси (одной стойки) → цифровые двойники составных частей / групп элементов → цифровые двойники деталей.

Показано также, что практическая ценность этой схемы определяется обратной интеграцией. Именно она превращает отдельные расчеты деталей и узлов в единый инженерный инструмент принятия решений на уровне системы шасси и самолета:

детали → составные части / группы элементов → одна стойка → система шасси → самолет.

Сформулированы критерии выбора объектов, подлежащих физико-математическому моделированию, и предложен алгоритм моделирования с обратными связями между расчетом, испытаниями и эксплуатацией. Показано, какие физические явления должны моделироваться на каждом уровне и какими классами методов это целесообразно делать.

Главный методологический результат статьи состоит в том, что амортизатор / гидротормоз не следует рассматривать как изолированный расчетный объект. Его необходимо включать в общую иерархию цифрового двойника самолета как высокоточный поддвойник составной части одной стойки. Именно это и подготавливает следующий шаг цикла: четвертую статью, в которой гидротормоз / амортизатор будет рассмотрен уже как самостоятельный объект физико-математического и численного моделирования. Тем самым статья 3 завершает этап структурирования и архитектурного проектирования цифрового двойника, а статья 4 перейдет к подробному анализу внутренней газогидродинамики амортизатора.

Список литературы

1. Ефремов В. Р. Развитие математического моделирования и цифровых моделей. CFD-2030: что предвидело НАСА в 2014 году, как реализовано к 2026 и куда движется индустрия. Блог Valentin Efremov, 10 апреля 2026.
2. Ефремов В. Р. Цифровые двойники в современной инженерии: от математической модели к экономическому эффекту. Блог Valentin Efremov, 8 мая 2026.
3. NIST. Digital twins [Электронный ресурс]. National Institute of Standards and Technology, 2025–2026. nist.gov/digital-twins (дата обращения: 18.05.2026).
4. NIST. Digital Twins: Essential Elements [Электронный ресурс]. National Institute of Standards and Technology, 2025. nist.gov/digital-twins/essential-elements (дата обращения: 18.05.2026).
5. ISO 23247-1:2021. Automation systems and integration — Digital twin framework for manufacturing — Part 1: Overview and general principles. ISO, 2021.
6. ISO 23247-2:2021. Automation systems and integration — Digital twin framework for manufacturing — Part 2: Reference architecture. ISO, 2021.
7. ISO 23247-4:2021. Automation systems and integration — Digital twin framework for manufacturing — Part 4: Information exchange. ISO, 2021.
8. ISO/FDIS 23247-6. Automation systems and integration — Digital twin framework for manufacturing — Part 6: Digital twin composition. Final Draft International Standard, approval phase, ISO, 2026.
9. Currey N. S. Aircraft Landing Gear Design: Principles and Practices. AIAA Education Series. Washington, DC: AIAA, 1988.
10. Efremov V., Kozelkov A., Dmitriev S., Kurkin A., Kurulin V., Utkin D. Technology of 3D Simulation of High-Speed Damping Processes in the Hydraulic Brake Device. In: Computational Models in Engineering. IntechOpen, 2018.
11. Hirt C. W., Nichols B. D. Volume of Fluid (VOF) Method for the Dynamics of Free Boundaries. Journal of Computational Physics. 1981. Vol. 39. P. 201–225.
12. AIAA Turbulence Model Benchmarking Working Group. Turbulence Modeling Resource (TMR). AIAA Fluid Dynamics TC / NASA Langley Research Center, 2026. turbmodels.larc.nasa.gov/…
13. Menter F. R., Kuntz M., Langtry R. Ten Years of Industrial Experience with the SST Turbulence Model. In: Turbulence, Heat and Mass Transfer 4. Begell House, 2003. P. 625–632.
14. Yang K., Aoki T. A Momentum-Conserving Weakly Compressible Navier–Stokes Solver for Simulation of Violent Two-Phase Flows with High Density Ratio. International Journal of Computational Fluid Dynamics. 2022. Vol. 36. No. 9. P. 776–796.
